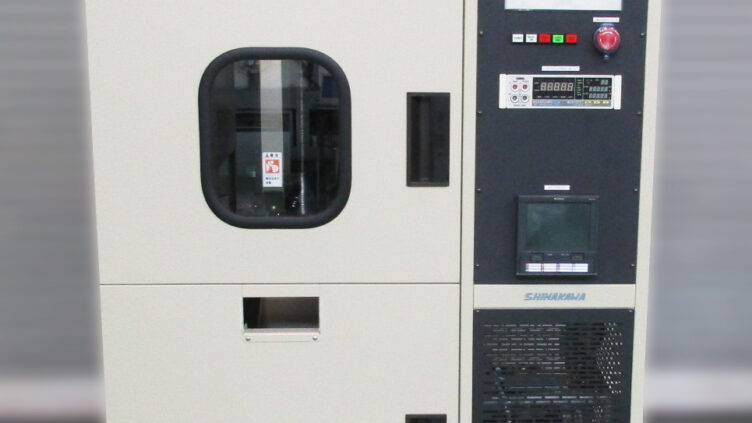

ホットオイル試験装置(PH-500TD)

■260℃と20℃のシリコンオイル槽にプリント基板等を
浸漬させ、熱衝撃耐久試験を行う装置です。

■多彩な運転モードが実現できます。
① 高温槽-低温槽浸漬モード
② 高温槽繰り返しモード(オプション)
③ 高温槽繰り返しプリヒートモード(オプション)

○装置本体寸法 :W1,065×D720×H1,765″
〇浸漬槽寸法     :W130×D460×H390
〇高温槽設定温度:50~260℃
〇低温槽設定温度:5~25℃
〇付帯装置:
排気ブロワ、タッチパネル、温度調節計、過昇温防止器、液面センサ用アンプ、低抵抗計、記録計….

〇測定可能レンジ(選択可能) :30mΩ、300 mΩ、3Ω、30Ω、3kΩ

カテゴリー: その他 | ホットオイル試験装置(PH-500TD) はコメントを受け付けていません。

熱風循環式熱処理機(400℃)

■サイドフロー熱風循環方式の熱処理機です。
■自動スタートONで加熱昇温 →保持→ 加熱OFF
………………………………………………………→停止
■週間カレンダタイマーにより自動起動(予熱)が
….可能です。
■昇温速度:20→400℃ 60分以内
….温度分布:400℃キープ時で±6℃以内

〇装置名称      : 熱風循環式熱処理機
〇槽内寸法      : W600×H600×D600
〇棚段耐荷重    : 20kg/段
〇常時使用温度 :   400℃
○加熱方式 : シーズヒーター 12kW
○内槽材質 : SUS304
○吸気口(ダンパー付き)、排気口(排気フード)

オプション
○ペーパーレス温度記録計6点(記録3点:炉内温度1点、ワーク2点)
○棚4枚(SUS304)、耐荷重 20kg / 段

カテゴリー: 加熱炉 | 熱風循環式熱処理機(400℃) はコメントを受け付けていません。

650℃高速熱風循環式加熱炉

■常用~650℃まで使用できます。
■昇温速度は 20→650℃ 90分以内を実現
■温度分布は ~650℃で±1%以内、
■プログラムENDにて自動吸気ダンパが開き、
…..降温時間を短縮します。

○装置名称  :アップフロー高速熱風循環式加熱炉
○内槽寸法:W800×D825×H800
○ヒーター:インコロイシーズヒーター 63KW
○内槽材質:SUS310S
○電動開閉ダンパ付
(昇温・保持時:閉、冷却時:開)
○プログラム運転温度記録計

○排気ファンユニット
….炉本体上部設置排気フード+ダクト(SUS304)で希釈空気とともに誘引排気。
○ワーク投入用キャスター台車
○ラジアルファン #4型(700℃耐熱)、SUS310S(軸:空冷式)

カテゴリー: 加熱炉 | 650℃高速熱風循環式加熱炉 はコメントを受け付けていません。

真空乾燥器(制御盤エアパージ)

真空乾燥器(制御盤エアパージ)

■制御盤、缶体外周ヒーター部をエアパージ構造。エア圧力が低下
….すると異常表示し、加熱停止(ヒーター電源OFF)します

■ワーク温度2点を常時測定。表示(記録計)します。

■運転プログラム……………………………………………………………..真空到達 ⇒温度到達で加熱開始 ⇒タイㇺupでヒーターOFF

○名  称………..真空乾燥器(エアパージ制御盤)
○加熱方法………..電気プレートヒーター 200V-600W 4面取付け
○使用温度………….~120℃(常用)、150℃(耐熱MAX)
○槽内寸法…………W300×H300×D350
○内槽材質………….SUS304
○真空ポンプ……….ダイヤフラム式/ケミカルタイプ
○オプション
ブルドン管真空計(接点付) 温度センサー2本、記録計   ペーパーレス(槽内2点、ワーク2点)

カテゴリー: 乾燥機 | 真空乾燥器(制御盤エアパージ) はコメントを受け付けていません。

MD-2(屋内型) 触媒燃焼式脱臭装置

5_MD-2(屋内型)触媒燃焼式脱臭装置■高濃度アンモニアガスを空気希釈後ヒーター
….加熱し、触媒部で燃焼分解させる脱臭装置です。

■熱交換器により排熱を回収利用しエネルギー
….コストを低減しています。

○名          称          触媒燃焼式脱臭装置
○処 理 能 力         最大 2m3/min
○ガス処理温度    ~350℃(処理ガスにより調整)
○浄 化 性 能       95%以上(装置性能)
○浄化ガス濃度予想値
….1ppm以下(装置排気口)
○外寸法
…. W600×D1500×H1500(突起部含まず)
○1WAY 型(屋内、非防爆仕様)
○電気シーズヒーター    6kW
○燃焼部材質            SUS304
○熱交換器…………………..SUS 304    熱交換効率60%以上
○触       媒……………………メタルハニカム
