ロータリーキルン（ガイドベーン付き） SGVシリーズ
流動性のある粉体、粒体の高精度な連続均一乾燥、連続均一熱処理に
SGV型ロータリーキルンは当社独自の構成Shimakawa Guide Vane System（炉芯管内部の螺旋構造）により、送り速度や滞留時間の制御が可能となり、連続式で高精度な均一加熱処理を実現しました。電池材料、セラミック材料、カーボン、樹脂材料など多くの粉粒体材料に対応できます。特にリチウムイオン電池正極材業界では、多くの納入実績があり、高い評価を得ています。
最適熱処理のための炉芯管材質選定や温度・時間・雰囲気制御、 供給/排出の自動化などのご要望にお応えし、コンパクトな装置を提供します。
特徴
- 連続で高精度な均一乾燥、均一熱処理が可能
- 各ゾーン毎の温度制御により、一台で複数温度帯熱処理を実現（冷却ゾーンも設置可能）
- コンパクトな炉で大量の処理が可能
- 乾燥エアーの導入や雰囲気制御が可能
- 炉芯管の材質は用途に合わせ選定（SUS304/316、Inconel等）
- 供給/排出の自動化、集塵粉のリターン、品温測定等も可能
デモンストレーション動画
機能説明
レトルト内壁に案内羽根（GV：ガイドベーン）を溶接固定し、これにより形成された 【ラセン溝】に沿って原料が移動する構造で、レトルト外面からヒーターで加熱します。
正回転と逆回転のサイクルを規則正しく制御することで、高回転数でも長時間滞留が可能で、【ラセン溝】によって高精度で均一な熱処理が可能です。
正回転と逆回転の差分でワークが移動します。
仕様例
|
形式 |
処理能力※1 |
D(mm) |
L1(mm)※2 |
L2(mm)※2 |
|---|---|---|---|---|
|
SGV-0620 |
70 |
600 |
2,000 |
3,500 |
|
SGV-0820 |
130 |
800 |
2,000 |
3,500 |
|
SGV-0840 |
250 |
800 |
4,000 |
6,000 |
|
SGV-0860 |
380 |
800 |
6,000 |
8,500 |
|
SGV-1060 |
600 |
1,000 |
6,000 |
8,500 |
|
SGV-1260 |
900 |
1,200 |
6,000 |
8,500 |
|
SGV-1280 |
1,200 |
8,000 |
11,000 |
|
|
SGV-1380 |
1,400 |
1,300 |
8,000 |
11,000 |
※1 加熱処理時間が2時間の場合のMAX能力（加熱処理1時間の場合は2倍の能力になる）
※2 最高加熱温度やオプションにより変動

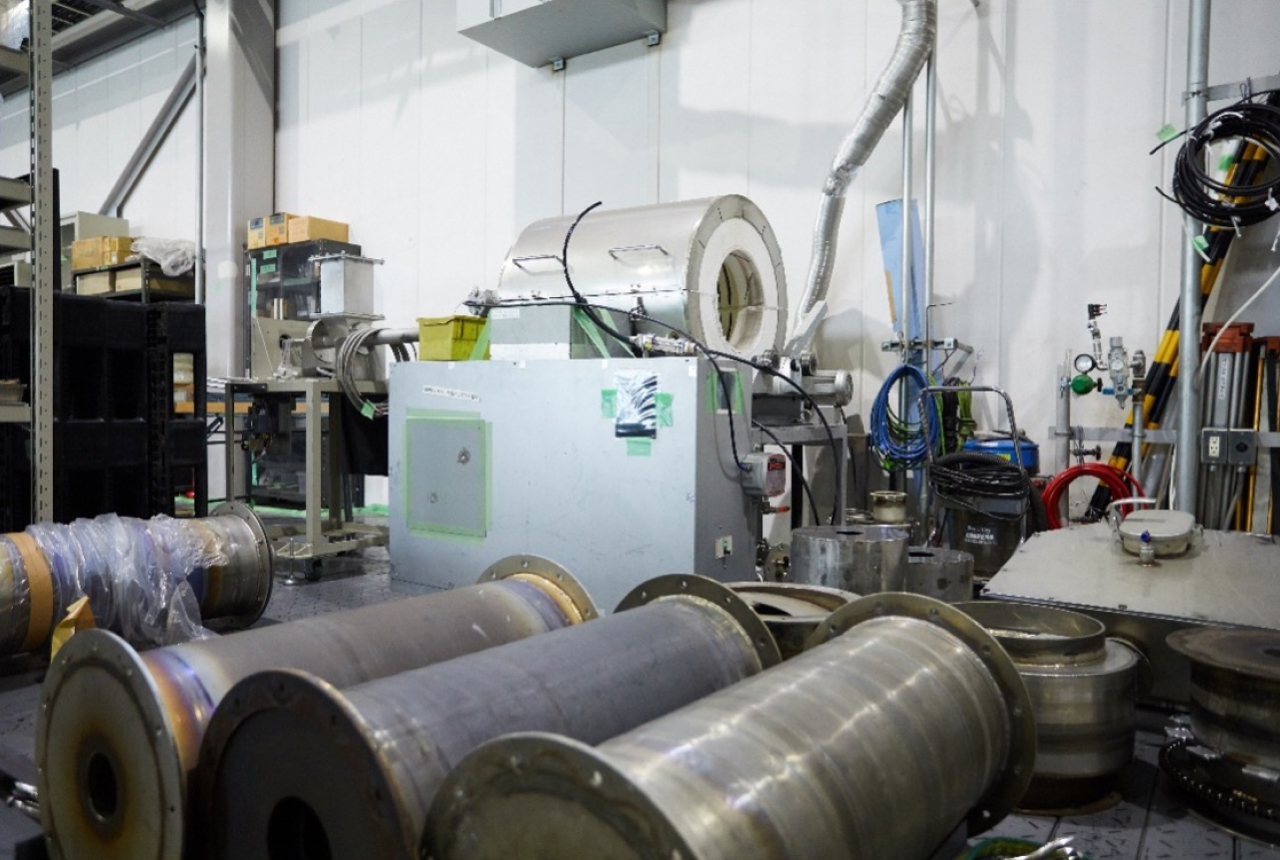

▼実証テスト機
ロータリーキルン方式の乾燥、熱処理を検討しているが、
- ロータリーキルン方式での乾燥、熱処理が可能か？
- どれくらいの時間、温度で熱処理できるのか？
- 生産機の大きさ、仕様を決めたい。
等でお悩みのお客様のために実証テスト機を準備しています。
実証テストの結果から最適なロータリーキルンを設計、提案します。 お客様が検討しておられる材料仕様や乾燥・熱処理条件、目標仕様をお聞かせいただき、
事前打合せのうえ、実証テストの方法やスケジュール、費用等を決めて進めます。
（材料の流動性や発生ガス等から判断し、お断りさせていただく場合もございます。）
このテスト機は加熱帯が1ゾーンのみですので、一定温度で熱処理する場合は連続処理が可能ですが、
熱処理温度を時間経過とともに変動させる条件の場合はバッチ処理になります。
また窒素ガスや酸素ガスを流して雰囲気を制御した熱処理も可能です。
